Anhang 1: Handbuch¶

Erste Schritte und Display Inbetriebnahme¶

Julia Reuter

1. Aufwecken des Display-Moduls per Knopfdruck am unteren Gehäuserand, damit es seinen Access-Point öffnet
2. Verfügbare WLANs checken und "THA-LPRD-..." (Endung je nach Modul) auswählen und mit dem Default Passwort: "password" verbinden
3. Im Browser die Adresse 192.168.4.1/index.html aufrufen. Sie werden sich vermutlich beim ersten Aufrufen authentifizieren müssen. Default-Benutzer: "admin" und Passwort: "admin"
4. Nun sollten Sie auf diese Settings Page gelangen, wo Sie folgendes einstellen können:
   • Modus: Festlegen des Betriebsmodus (Standalone ist der Default)
   • Displaymodul: Auswählen des gerade verbundenen Display-Moduls
   • WiFi-Konfiguration: Standlone: Konfigurieren der WLAN eigenen Access-Points, Netzwerk- und Servermodus: Zugangsdaten des bestehenden WLAN-Netzwerks
   • Serielles Konsolen Log Level: Für Debugging können verschiedene Konsolennachrichten aktiviert werden
   • HTTP Auth: Benutzerauthentifizierung (Festlegen Benutzerpasswort und Zugangsdaten der Benutzeroberfläche)
   • HTTPS-Setting: Über Hochladen einer Zertifikatsdatei kann die Benutzeroberfläche verschlüsselt werden
   • Server URL: Einfügen einer Server URL für den Servermodus

Alle geänderten Einstellungen müssen jeweils gespeichert werden. Über den Restart-Button wird das System neu gestartet, damit die Änderungen übernommen werden.
Bitte haben Sie hier einige Minuten Geduld. Falls das Verbinden mit einem externen WLAN oder Server nicht funktioniert hat, so öffnet das Display automatisch wieder nach ca. 5 min den eigenen Access Point und Sie können entweder die Konfiguration erneut versuchen oder fahren im Standalone-Modus fort.

Natürlich können die Einstellungen jederzeit geändert werden.

Hochladen von Inhalten¶

Julia Reuter

Wenn Sie das System erfolgreich neu gestartet haben, sollten Sie auf folgende Seite (Abbildung 3) gelangen und können Sie mit dem Upload fortfahren

Hierfür stehen zwei Optionen zur Verfügung:

• PNG-Upload (Achtung: die Pixelauflösung des PNGs muss der Pixelauflösung des verbundenen Displays entsprechen)
  • Die Displayauflösung wird direkt beim Aufrufen an die Seite übermittelt und sollte angezeigt werden.
• HTML-Design: In dem Textfeld kann mithilfe von HTML Code ein Layout erstellt werden, was von der Webseite automatisch zu einem Bild konvertiert und an das Display geschickt wird.

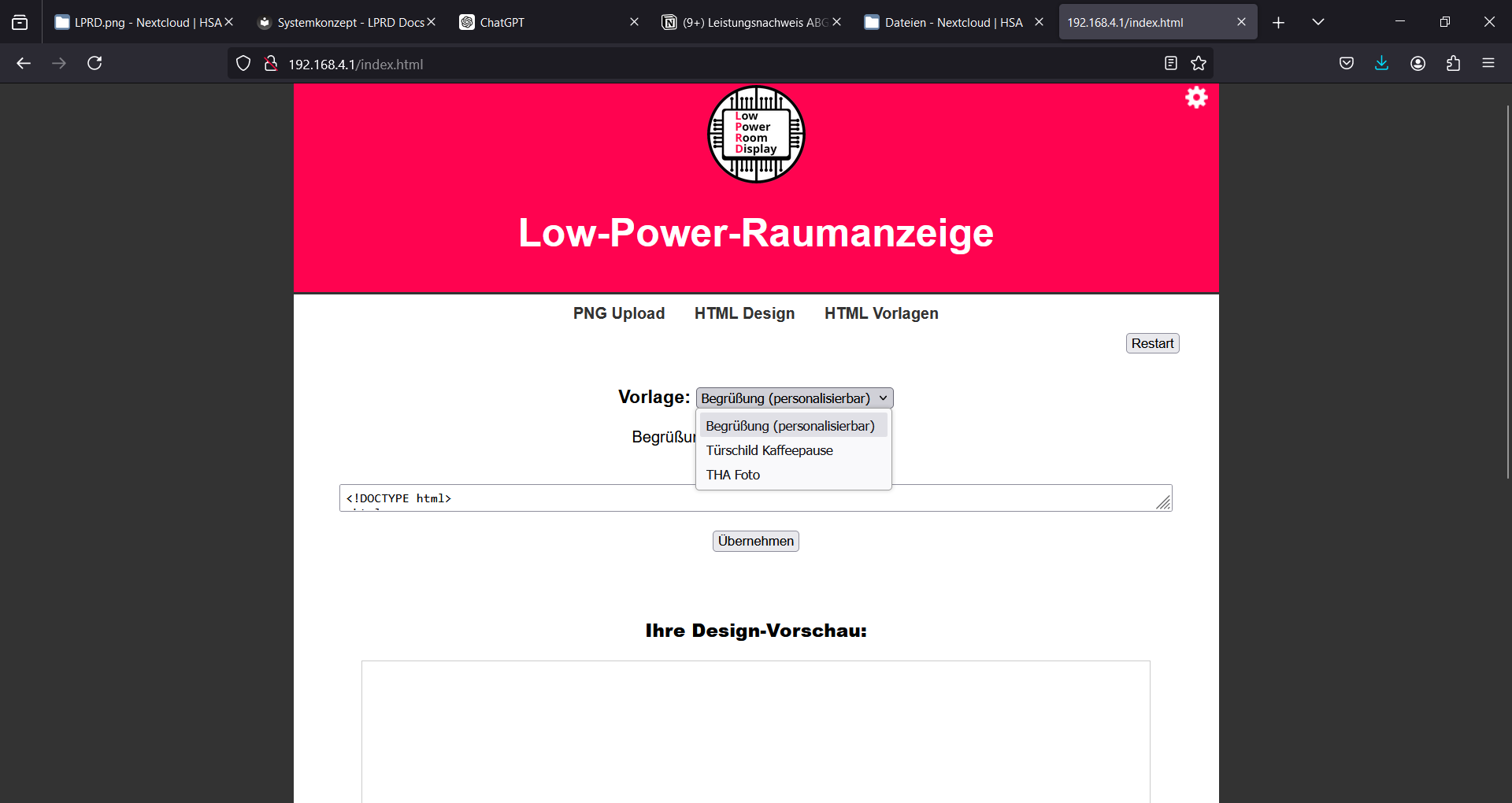

• HTML-Vorlagen: Es können auch bereits vorgefertigte HTML-Vorlagen verwendet werden.

War der Upload erfolgreich, so werden Sie benachrichtigt und das Bild sollte nach wenigen Sekunden auf dem Display erscheinen.

Denken Sie daran, dass nach jedem erfolgreichen Bild-Upload das System in den deep-sleep gesetzt wird und nicht mehr erreichbar ist. Um den Inhalt zu ändern oder Einstellungen vorzunehmen, drücken Sie bitte den Knopf am unteren Display-Rand.

Netzwerkmodus¶

Julia Reuter
Nachdem Sie in den Einstellungen unter dem Punkt WiFi Konfiguration ihre WLAN-Daten eingeben und nach dem Speichern, das Display neu gestartet haben, sollte sich Ihr Modul automatisch mit dem entsprechenden WLAN verbinden.
Unter der zugewiesenen IP: …/index.html können Sie mit dem Upload wie gehabt fortfahren.

Aufsetzen des Linux Servers¶

Mario Wegmann

Installation¶

In der folgenden Anleitung werden Platzhalter mit <Platzhaltername> markiert.

Zu Beginn sollte ein Reverseproxy installiert werden, dies ist kein absolutes Muss, aber für weitere Funktionalitäten, wie HTTP BasicAuth und SSL-Zertifikate, durchaus hilfreich. Hier wurde der Caddy Reverse Proxy verwendet, aber auch Nginx oder Apache können problemlos eingesetzt werden.

Um Caddy zu installieren, wird das Repository von den Caddy Maintainern hinzugefügt.

sudo apt install -y debian-keyring debian-archive-keyring apt-transport-https curl
curl -1sLf 'https://dl.cloudsmith.io/public/caddy/stable/gpg.key' | sudo gpg --dearmor -o /usr/share/keyrings/caddy-stable-archive-keyring.gpg
curl -1sLf 'https://dl.cloudsmith.io/public/caddy/stable/debian.deb.txt' | sudo tee /etc/apt/sources.list.d/caddy-stable.list

Anschließend können die Repositorys neu geladen und Caddy installiert werden.

sudo apt-get update
sudo apt-get install caddy

Der Caddy Reverseproxy wird über eine Konfigurationsdatei verwaltet, diese sollte sich unter '/etc/caddy/Caddyfile' befinden. Mit dem folgenden Code wird ein einfacher Reverseproxy auf Port :3000 der Next.js Anwendung eingerichtet, dabei wird ein lokal liegendes SSL-Zertifikat verwendet und eine Basic Auth Authentifizierung.
Den Passwort Hash kann man direkt mit Caddy generieren, indem caddy hash-password verwendet wird, diese Hilfsfunktion fragt nach dem Passwort und gibt dann den Hash aus, welcher in der Caddyfile eingetragen werden kann.

lprd.informatik.tha.de {
        tls /etc/ssl/certs/lprd-fullchain.pem /etc/ssl/priavte/lprd-privkey.pem
        basicauth * {
                <Benutzername> <Passwort Hash>
        }
        reverse_proxy 127.0.0.1:3000
}

Danach muss Node.js installiert werden. Da über den apt Paketmanager nur sehr langsam aktuelle Versionen von Node.js bereitgestellt werden, wird hier der Node Version Manager (nvm) verwendet.

Dieser lässt sich über folgendes Bash Skript installieren.

curl -o- https://raw.githubusercontent.com/nvm-sh/nvm/v0.39.7/install.sh | bash

Nach der Installation empfiehlt es sich, die SSH-Sitzung neu zu starten, damit der nvm Befehl auch erkannt wird. Anschließend kann mit nvm install 20 die LTS-Version Node.js 20 installiert werden. Mit Node.js kommt auch der npm Paketmanager. Mit diesem lässt sich React und Next.js installieren.

npm install next@latest react@latest react-dom@latest

Als Nächstes wird gitinstalliert, um den Sourcode herunterladen zu können.

sudo apt-get install git

Danach muss ein SSH Key für Github hinterlegt werden, damit das Repository geklont werden kann. Dafür wird als Erstes ein SSH Key generiert. Es empfiehlt sich dabei auch, eine Passphrase zu vergeben und beim Speicherort einen eindeutigen Namen zu vergeben.

ssh-keygen -t ed25519 -C "<Github E-Mail Adresse>"

Als Nächstes wird der SSH Agent einmal gestartet, um anschließend den SSH Key beim SSH Agent hinterlegen zu können.

eval "$(ssh-agent -s)"

Beim Hinzufügen muss auch die zuvor festgelegte Passphrase eingegeben werden.

ssh-add <Speicherort des zuvor erstellten SSH Keys angeben>

Der Public Teil des SSH Keys muss auch im Github Account hinterlegt werden. Dafür die URL https://github.com/settings/keys aufrufen und einen neuen SSH Key hinzufügen.

Nun kann das Repository der Webanwendung geklont werden.

git clone git@github.com:THA-LPRD/web.git lprd

Danach wird das Verzeichnis von der Next.js Anwendung betreten.

cd lprd/lprd-server

Die Anwendung verwendet die offizielle Schriftart der THA. Die Schriftart TWK Everett darf, wegen der von der THA erworbenen, Lizenz jedoch nur Studierenden und Mitarbeitern der Technischen Hochschule Augsburg zur Verfügung gestellt werden. Die Schriftart lässt sich unter folgender URL herunterladen: https://www.tha.de/Kommunikation/Corporate-Design.page Anschließend müssen die zwei Schriftfamilien TWKEverett-Bold-web.ttf und TWKEverett-Medium-web.ttf TWKEverett-Medium-web.ttf im Ordner lprd-server/components/fonts kopiert werden.

Als Nächstes kann die PostgreSQL-Datenbank aufgesetzt werden. Dafür kann das Docker Image oder auch ein bestehender PostgreSQL Server verwendet werden.

sudo docker run --name lprd-postgres -v pgdata:/var/lib/postgresql/data -p 5432:5432 -e POSTGRES_PASSWORD=<SicherersDatenbankPasswort> -d postgres

Die URL der Datenbank muss auch noch der Next.js Anwendung bekannt gemacht werden, dies geschieht über die .env Datei. Diese sollte neu angelegt werden und den folgenden Inhalt enthalten:

DATABASE_URL="postgresql://<PostgresUser>:<PostgresUserPassword>@<PostgresServerIP/Hostname>:5432"

Nach der Installation der Datenbank kann diese mit Prisma mit den notwendigen Tabellen befüllt werden.

npx prisma migrate dev --name init

Für die Konvertierung von HTML zu PNG wird die Library node-html-to-image verwendet. Diese nutzt Puppeteer als Basis für die Konvertierung. Beim direkten Testen auf dem Server kann es vorkommen, dass Puppeteer nicht startet, da es weitere Abhängigkeiten hat. Diese fehlenden Abhängigkeiten können mit dem folgenden Befehl herausgefunden werden:

ldd /home/<USER>/.cache/puppeteer/chrome/linux-<VERSION>/chrome-linux64/chrome | grep not

Im Fall der hier verwendeten Debian Installation mussten folgende Pakete noch zusätzlich installiert werden.

sudo apt-get install libgbm1 libasound2 libxkbcommon0 libatk-bridge2.0-0 libnss3

Die Vorbereitungen sind somit abgeschlossen und der Developmentserver kann gestartet werden.

npm run dev

Unter http://localhost:3000 ist der Server nun erreichbar.

Der Developmentserver kann mit dem Tastenkürzel Ctrl+C beendet werden.

Verwenden der Webanwendung¶

Mario Wegmann

Unterseiten¶

Nachdem die Anwendung gestartet wurde, kann die Adresse im Browser eingegeben werden. Die Startseite, wie in ersichtlich, zeigt das Menü für die Unterseiten an. Es gibt zwei Unterseiten, unter »Displays« werden alle bereits bekannten Displays aufgelistet. In der Unterseite »Assets« werden alle vorhandenen Assets angezeigt.

Neues Asset erstellen¶

Es gibt zwei Möglichkeiten, ein Asset zu erstellen, es kann entweder ein fertiges PNG hochgeladen werden oder ein PNG aus einem HTML-Code erstellt werden. Dazu kann in der »Assets«-Unterseite, welche in ersichtlich ist, einer der beiden Vorgänge über die Knöpfe gestartet werden.

PNG hochladen

Ein PNG kann auf der Unterseite Assets über den »Hochladen«-Knopf hochgeladen werden. Beim Hochladen muss darauf geachtet werden, dass das PNG in der richtigen Auflösung für das Display ist, welches später das Asset anzeigen soll. Ebenso kann ein Name für das Asset und wie lange es angezeigt werden soll, angegeben werden. Das Hochladen beginnt mit einem Druck auf den »Hochladen«-Knopf. Die zeigt das Formular.

PNG aus HTML erstellen

Auf der Unterseite Assets gibt es auch den »Erstellen aus HTML«-Knopf, dieser öffnet ein Formular, in dem der Assetname, die Anzeigedauer und der HTML-Code eingegeben werden kann. Nach dem Druck auf den »Generieren«-Knopf wird ein PNG erstellt und lokal abgelegt. Die zeigt das Formular.

Vorhandenes Asset bearbeiten¶

In der »Assets« Übersichtsseite kann jedes vorhandene Asset ausgewählt werden, um eine Detailansicht, welche in ersichtlich ist, anzuzeigen. Dort können der Name, die Anzeigedauer und der HTML-Code bearbeitet werden. Ebenso kann ein Asset auch gelöscht werden.

Neues Displaymodul verbinden¶

Beim erstmaligen Einschalten eines Displaymoduls, nach dem Flashen, kann in der Einrichtungsseite des Displaymoduls der Servermodus als Betriebsmodus ausgewählt werden. Ebenso kann die Server URL im dazugehörigen Textfeld angegeben werden.

Die weiteren Einstellungen verhalten sich gleich, wie auch bei der Einrichtung des Netzwerkmodus bereits erläutert wurde.

Nachdem die Erstkonfiguration gespeichert und das Displaymodul neu gestartet wurde, versucht es sich automatisch mit dem eingetragenen WLAN und anschließend mit dem eingetragenen Server zu verbinden.

Falls das Displaymodul sich zum ersten Mal mit diesem Server verbindet, wird es automatisch in der Datenbank eingetragen, anschließend geht das Display in den Deep-sleep Modus.

Vorhandenes Display bearbeiten¶

Ähnlich wie bei der Assets-Übersicht können auch die Displays in der »Display«-Unterseite, welche in dargestellt ist, bearbeitet werden. In der Detailansicht, diese ist in zu erkennen, eines Displays kann die MAC-Adresse und der Zeitpunkt, zu dem sich das Display zum letzten Mal beim Server gemeldet hat, eingesehen werden. Der Name des Displays und die Auflösung können bearbeitet werden.

Zuletzt kann ein Display auch wieder gelöscht werden.

Neues Asset auf dem Display anzeigen¶

Sobald ein Displaymodul sich in der Webanwendung registriert hat, kann in der Webanwendung das Display ausgewählt werden. Hier können grundlegende Informationen zum Display bearbeitet und ein neues aktives Asset gesetzt werden.

Mit einem Tastendruck auf den vorderseitigen Knopf kann das Display aus dem Deep-sleep Modus wieder aufgeweckt werden. Immer nach dem Aufwecken versucht das Displaymodul, sich mit dem Server zu verbinden und eine neue Konfiguration zu erhalten. Die Konfiguration enthält die URL des aktuell anzuzeigenden Assets und eine Dauer in Sekunden, die angibt, wie lange das Asset angezeigt werden soll.

Das Displaymodul lädt anschließend das Asset von der angegebenen URL herunter, zeigt es an und versetzt sich anschließend wieder in den Deep-sleep Modus. Zusätzlich wird noch ein Wakeup Timer auf die angegebene Dauer gesetzt. Dieser Timer weckt somit das Displaymodul automatisch nach Ablauf der Anzeigedauer auf, damit sich das Displaymodul ein neues anzuzeigendes Asset herunterlädt.

Arbeiten an der Displaymodul-Firmware¶

Ahmet Emirhan Göktas

Um an diesem Projekt zu arbeiten, müssen folgende Werkzeuge auf Ihrem Computer installiert sein:

• PlatformIO
• Ein Code-Editor (z.B. Visual Studio Code)
• Git
• Verfügbarer USB-Anschluss (zum Flashen der Firmware)

Einrichten des Projekts¶

Hier ist eine Schritt-für-Schritt-Anleitung, wie Sie das Projekt auf Ihrem lokalen Rechner für Visual Studio Code einrichten.

1. Installieren Sie die PlatformIO-Erweiterung für Visual Studio Code. Sie können die Erweiterung finden, indem Sie im Erweiterungstab nach PlatformIO IDE suchen.
2. Klonen Sie das Repository auf Ihren lokalen Rechner:

   git clone --recursive https://github.com/THA-LPRD/MCU.git


3. Klicken Sie auf das PlatformIO-Symbol auf der linken Seite von Visual Studio Code. Dort sollten Sie eine Taste namens Pick a folder sehen. Klicken Sie darauf und wählen Sie den Ordner aus, in den Sie das Repository geklont haben.



4. PlatformIO sollte das Projekt automatisch erkennen und die Umgebung für Sie konfigurieren. Nachdem Sie die richtige Umgebung ausgewählt haben, können Sie mit der Arbeit am Projekt beginnen.

5. Sie können die Firmware auf den ESP32 flashen, indem Sie auf das PlatformIO-Symbol auf der linken Seite von Visual Studio Code klicken und dann auf die Taste Upload klicken.
6. Wenn Sie die Ausgabe des seriellen Monitors sehen möchten, können Sie auf das PlatformIO-Symbol auf der linken Seite von Visual Studio Code klicken und dann auf die Taste Serial Monitor klicken.

7. Sie können auch die Taste Upload File System Image verwenden, um die Dateien im Ordner data auf den ESP32 hochzuladen.



Bestellung von der Platine und benötigten Bauteilen¶

Benjamin Klaric

Um die Platine zu bestellen muss man das erstens das GitHub Repo, auf dem sich die Files von der Platine befinden, clonen.

git clone https://github.com/bklaric1/xiao_esp32_s3_mainboard.git

Nachdem die Installation erfolgreich war, erschiet ein neues Knopf in PCB Editor Fenster, oben mittig, wie auf zu sehen ist.

Wenn man darauf druckt, wird man auf die Webseite von Aisler genommen, mit schon angelegten Projekt für das Bestellung. Nachher soll man einfach die Schritten von Aisler Webseite folgen um die Platine zu bestellen.
Die Bauteilen kann man unter /pcb/bom/ibom.html sehen. Es öffnet sich ein Browser Fenster wo man interaktiv eine BOM Tabelle und die Platine sehen kann. Wenn man den Maus auf die Bauteile hinbewegt, wurde dementsprechenden Bauteilen auf die Platine in rot markiert sein werden.
